【圖解電子元器件】

編輯推薦

適讀人群：本書適合電子發燒友、電子電氣從業者、理工科學生，以及所有對電子學感興趣的人閱讀和欣賞。

-“無所不拆”的穀歌硬體工程師帶你漫遊電子元器件的微觀世界

-科技UP主“小西設計所”林西精心翻譯

-“硬體十萬個為什麼”朱曉明推薦給所有電子愛好者的精美圖鑒

我們習以為常的智能手機、電腦和各種電器內部，皆由大量的電子元器件組成，每一個都經過精確設計。 這些小小的組件隱藏在漂亮的硬體外殼之下，兢兢業業地執行著自己的任務。

本書將為您打破硬體的表像，用精美的實拍細節和精煉的文字展示百餘種電子元器件的結構之美與基本功用，讓你在享受視覺盛宴的過程中，自然而然地瞭解電晶體、感測器、開關、電機、集成電路、智能手機監視器等各類硬體的工作原理。

內容簡介

我們每日用的智能手機、電腦和各種電器由數百個或數千個內部組件組成，每一個組件都經過精確設計。 這些小小的組件隱藏在設備內部，兢兢業業地執行著自己的任務。 本書的目的是為你揭開隱秘的硬體內在美。 作者用精美的實拍細節圖和精簡的文字展示了130餘種常用電子元器件和電子產品的原理之巧和結構之美，讓你在享受視覺盛宴的過程中，自然而然地掌握電晶體、感測器、開關、電機、集成電路、智能手機監視器等各類硬體的工作原理。 作者利用罕見的剖面視角，結合示意圖，讓各個電子元器件的工作原理一目了然。

本書適合電子發燒友、電子電氣從業者、理工科學生，以及對電子學感興趣的人閱讀和欣賞

作者簡介

埃裡克.斯萊普菲爾（Eric Schlaepfer）

穀歌公司的硬體工程師，精通各類電子元器件，尤其擅長集成電路逆向工程。 他在社交媒體上分享各類電子元器件的圖片和知識，沒想到得到了大量硬體愛好者的關注。 他引以為傲的是他發起的MOnSter 6502項目，用全分立器件完美複刻了傳奇晶片MOS 6502的功能。

溫德爾.H.奧斯卡伊（Windell H. Oskay）

硬體工程師和科普作家，其代表作為The Annotated Build-It-Yourself Science Laboratory，也是“Evil Mad Scientist Laboratories”（瘋狂科學實驗室）項目的發起者之一。

【科技審校簡介】

肯.施瑞夫（Ken Shirriff）擔任本書的科技審校。 他長久專注於讓老舊電腦“起死回生”，並將這一神奇的過程以部落格形式與同好分享。 肯不僅是一比特計算機科學專業博士、穀歌的天才程式師，他還有20項科技專利。

【譯者簡介】

林西

北京外國語大學土耳其語和國際新聞與傳播雙學位，後於倫敦威斯敏斯特大學繼續學習傳播。 畢業之後創立“小西設計所”，鑽研與分享硬體折開與裝裱藝術，是bilibili科技區人氣up主，曾被數十家媒體報導，雷軍、劉潤等前輩也對這一創新予以高度評價。

目錄

前言i

1無源元件1

32kHz石英晶體2

碳膜電阻器4

高穩定性薄膜電阻器6

線繞功率電阻器7

厚膜電阻器陣列8

表面貼裝片式電阻器10

薄膜電阻器陣列11

線繞電位計12

微調電位計14

15圈微調電位計16

10圈電位計18

瓷片電容器20

玻璃電容器22

多層陶瓷電容器24

鋁電解電容器25

薄膜電容器26

浸鉭電容器28

聚合物鉭片式電容器30

聚合物鋁片式電容器31

軸向電感器32

表面貼裝電感器34

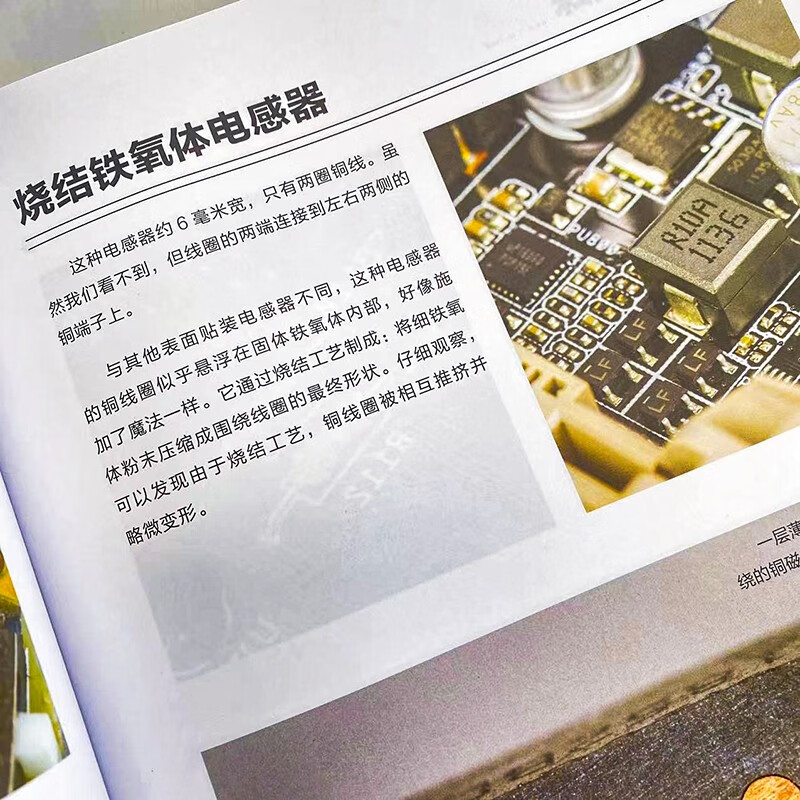

燒結鐵氧體電感器35

鐵氧體磁珠36

三端濾波電容器37

環形變壓器38

電源變壓器40

低功率熔絲管42

軸向引線保險絲44

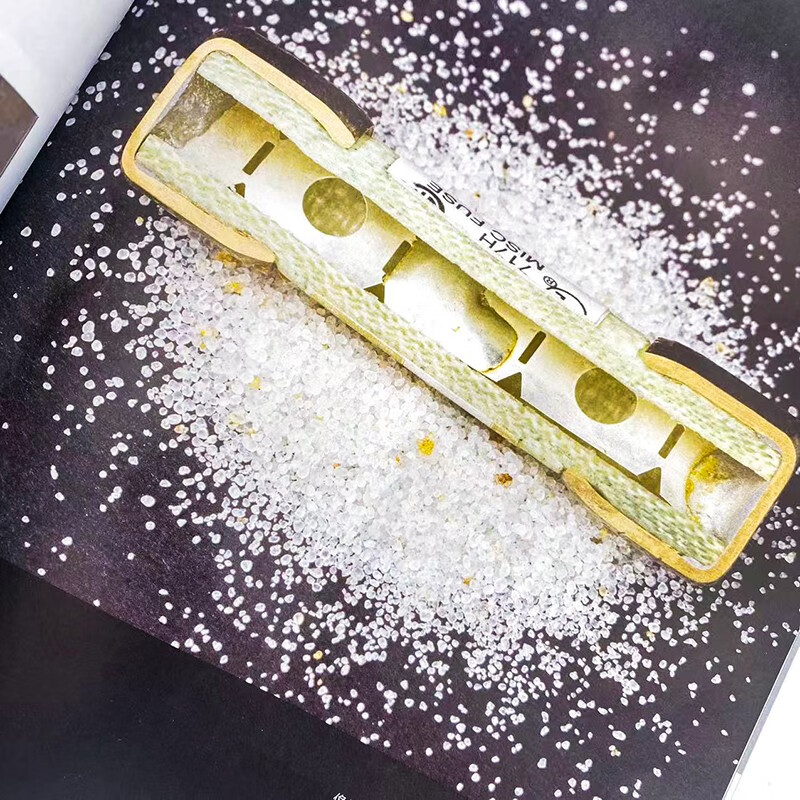

液體電源保險絲45

緊湊型電源保險絲46

熱熔絲48

2電晶體51

1N4002二極體52

玻璃封裝二極體54

整流橋56

2N2222電晶體58

2N3904電晶體60

LM309K穩壓器62

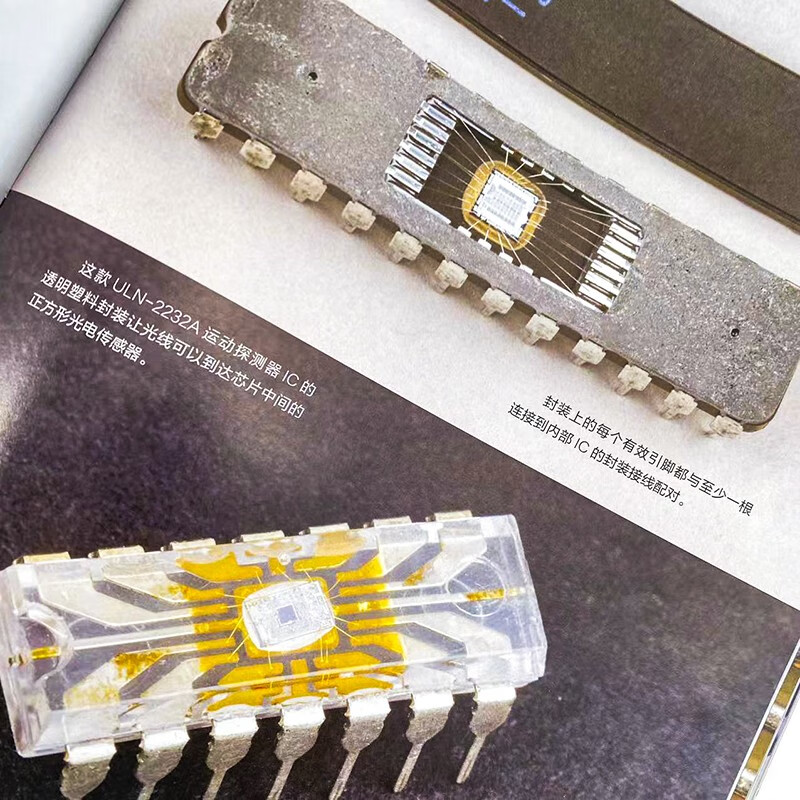

雙列直插式封裝集成電路64

ATmega328微控制器66

小外形集成電路68

薄型四方扁平封裝70

球栅陣列72

微處理器74

直插式紅色LED 76

表面貼裝LED 78

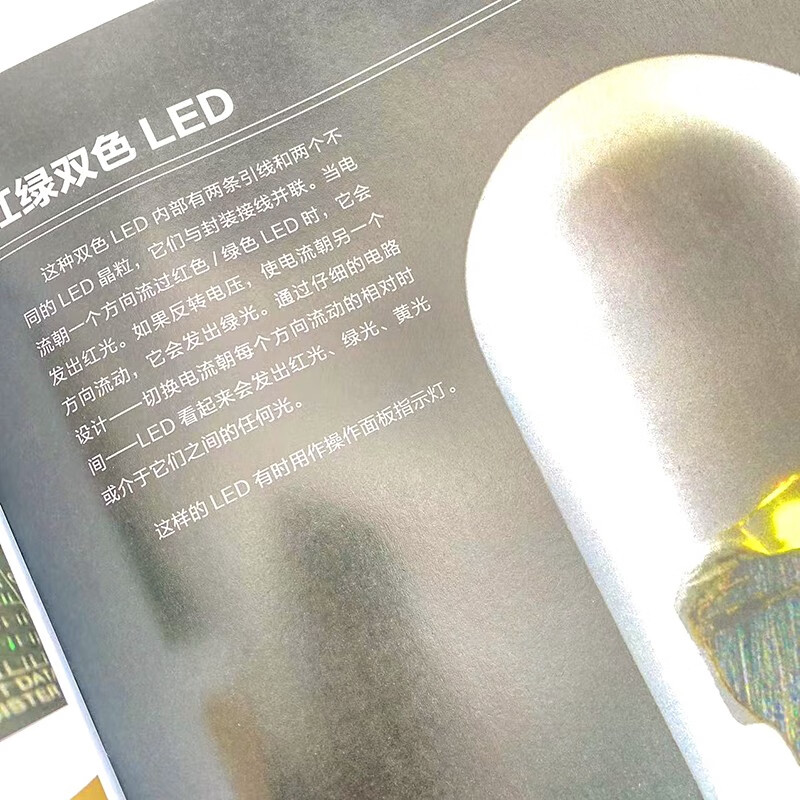

紅綠雙色LED 79

白色LED 80

鐳射二極體82

光耦合器84

光學傾斜感測器85

光學編碼器86

環境光感測器88

CMOS圖像感測器90

3機電元件93

撥動開關94

滑動開關96

按鈕開關97

DIP開關98

觸控開關100

微動開關102

電磁繼電器104

熱敏開關106

有刷直流電機108

步進電機110

磁性蜂鳴器112

揚聲器114

智能手機監視器116

監視器模塊118

旋轉音圈電機120

光碟機調焦電機121

駐極體麥克風122

4電纜和接頭125

實心線和絞合線126

交流電源線127

IDC帶狀電纜128

模組化電話電纜129

DIP插座130

筒形插頭和插口132

1 4英寸音訊插頭和插口134

3.5毫米音訊連接器136

LMR-195同軸電纜138

筆記本電腦電源電纜139

RG-6同軸電纜140

有線電視RG-59 141

F型連接器142

BNC插頭和插口144

SMA連接器146

DE-9連接器148

6類以太網電纜150

SATA電纜151

HDMI電纜152

VGA電纜154

基本USB電纜156

USB插口158

超高速USB電纜160

5懷舊科技163

霓虹燈164

數碼管166

數碼管內部結構168

12AX7真空管170

真空螢光顯示幕172

陰極射線管174

CRT的內部結構176

傾斜開關178

老式線繞電阻器179

碳合電阻器180

Cornell-Dubilier 9LS電容器182

浸銀雲母電容器184

軸向多層陶瓷電容器185

IF變壓器186

白熾燈188

相機閃光燈190

光敏電阻器192

點接觸二極體194

鍺二極體195

μ A702集成電路196

窗式EPROM 198

磁芯記憶體200

IBM SLT模塊202

類比儀錶204

磁帶頭206

薄膜硬碟磁頭208

GMR硬碟磁頭210

6複合器件213

LED燈絲燈泡214

單面印刷電路板216

雙面電路板218

多層電路板220

柔性和剛柔結合電路板222

彈性連接器224

micro SD卡226

圓頂封裝228

EMV信用卡晶片229

NFC門卡230

智能手機邏輯板232

邏輯板內部結構234

以太網變壓器236

直流-直流變換器237

七段LED顯示幕238

厚膜LED數位顯示幕240

5 × 7LED點陣顯示幕242

復古LED磁泡顯示幕244

字母數位LED顯示幕246

溫度補償時鐘248

晶體振盪器250

雪崩光電二極體模塊252

3656HG隔離放大器254

隔離放大器的內部結構256

後記：創建橫截面259

切割和拋光260

清潔262

灌封263

安裝264

攝影器材266

修版268

關於微距攝影269

焦點堆疊270
